Грузовой стенд сход-развал LaserTruck Standard
Описание
Мобильный лазерный стенд схождения развала для измерения и регулировки углов установки колес и осей коммерческого транспорта.
Стенд сход-развал LaserTruck Standard предназначен для измерения всех необходимых углов положения колес и осей грузового транспорта. Для передних управляемых осей стенд позволяет измерить: общее и индивидуальное схождение, угол развала колес, продольный угол наклона шкворня, поперечный угол наклона шкворня (KPI), разницу углов в повороте, центральное положение рулевого колеса. Для задних осей грузовиков можно измерить: схождение, угол развала колес, величину сдвига задней оси, угол разворота.
В комплектацию LaserTruck Standard входит все необходимое для измерения грузовика с одной управляемой осью.
Для работы с другими видами транспорта требуется дополнительно оснастить стенд специальными комплектами адаптеров.
Технические характеристики
| Точность измерений: | ||
| Схождение | < 0,5 мм | |
| Развал | 0°...10°: ±0° 03′ | |
| Продольный наклон шкворня | 10°...45°: ±0° 12′ | |
| Поперечный наклон шкворня | ||
| Угол рассогласования схождения | ±0° 15′ | |
| Сдвиг оси | ±0° 1′ | |
| Угол разворота оси | ±0° 5′ | |
| Диапазон измерений | ||
| Схождение | ±28мм | |
| Развал | до 5° | |
| Продольный наклон шкворня | до 12° | |
| Поперечный наклон шкворня | до 18° | |
| Лазер: | ||
| Длина волны | 650нм | |
| Выходная мощность | 1мВ | |
| Рабочий ток | 10~200мА | |
| Рабочее напряжение | 3В | |

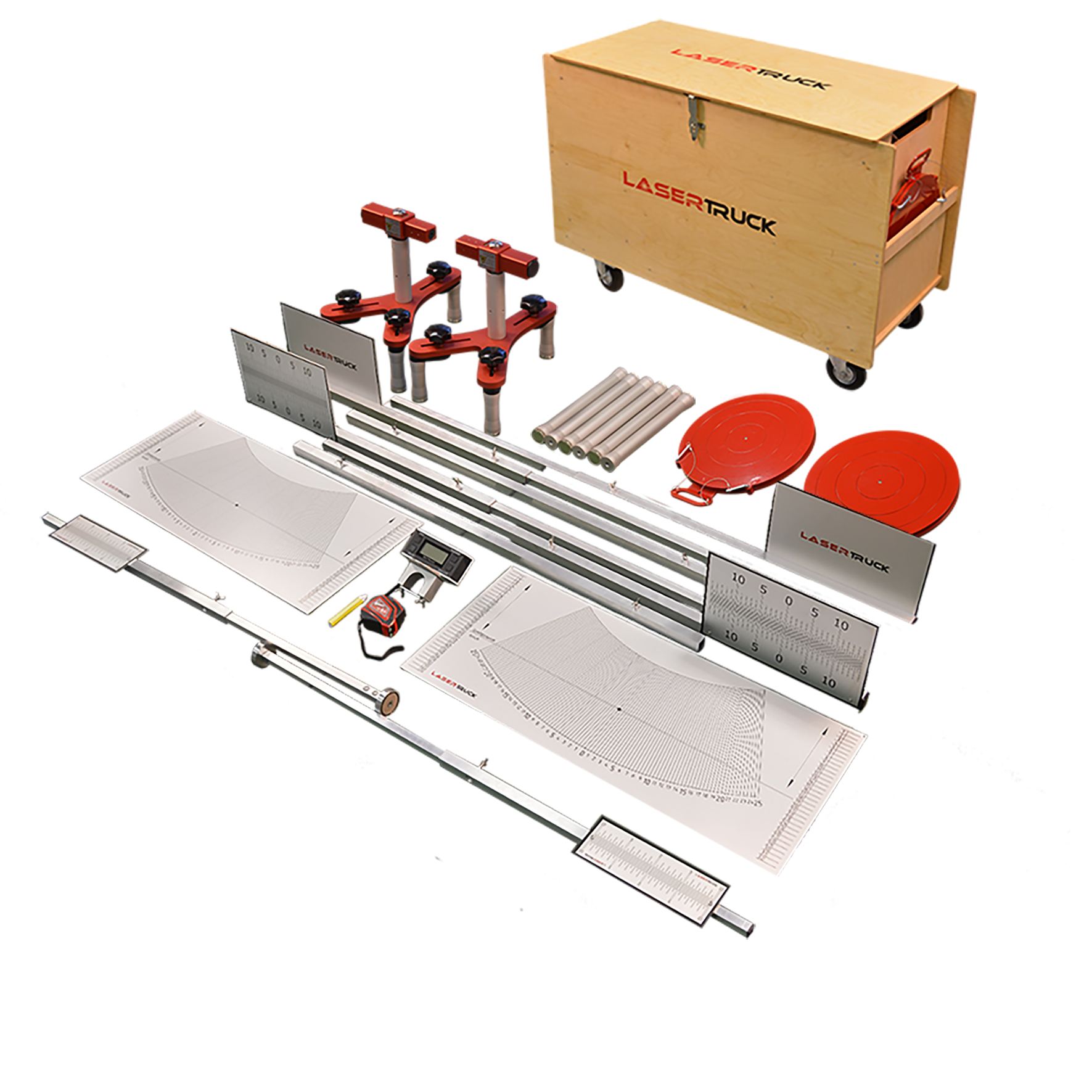

Комплектация
| Трехлучевой колёсный адаптер с лазерной головкой | 2 шт. |
| Магнитная ножка 100 мм | 6 шт. |
| Магнитная ножка 300 мм | 6 шт. |
| Инклинометр с адаптеро | 1 шт. |
| Шкала схождения | 2 шт. |
| Магнитная шкала | 2 шт. |
| Напольная шкала 20° | 2 шт. |
| Поворотная площадка | 2 шт. |
| Мобильный ящик для хранения | 1 шт. |
| Рулетка, мелок, инструкция |
